Выпущен 24-киловольтный кольцевой главный блок с твердой изоляцией без SF6, соответствующий последним экологическим нормам ЕС, что способствует экологической трансформации высоковольтных распределительных сетей.

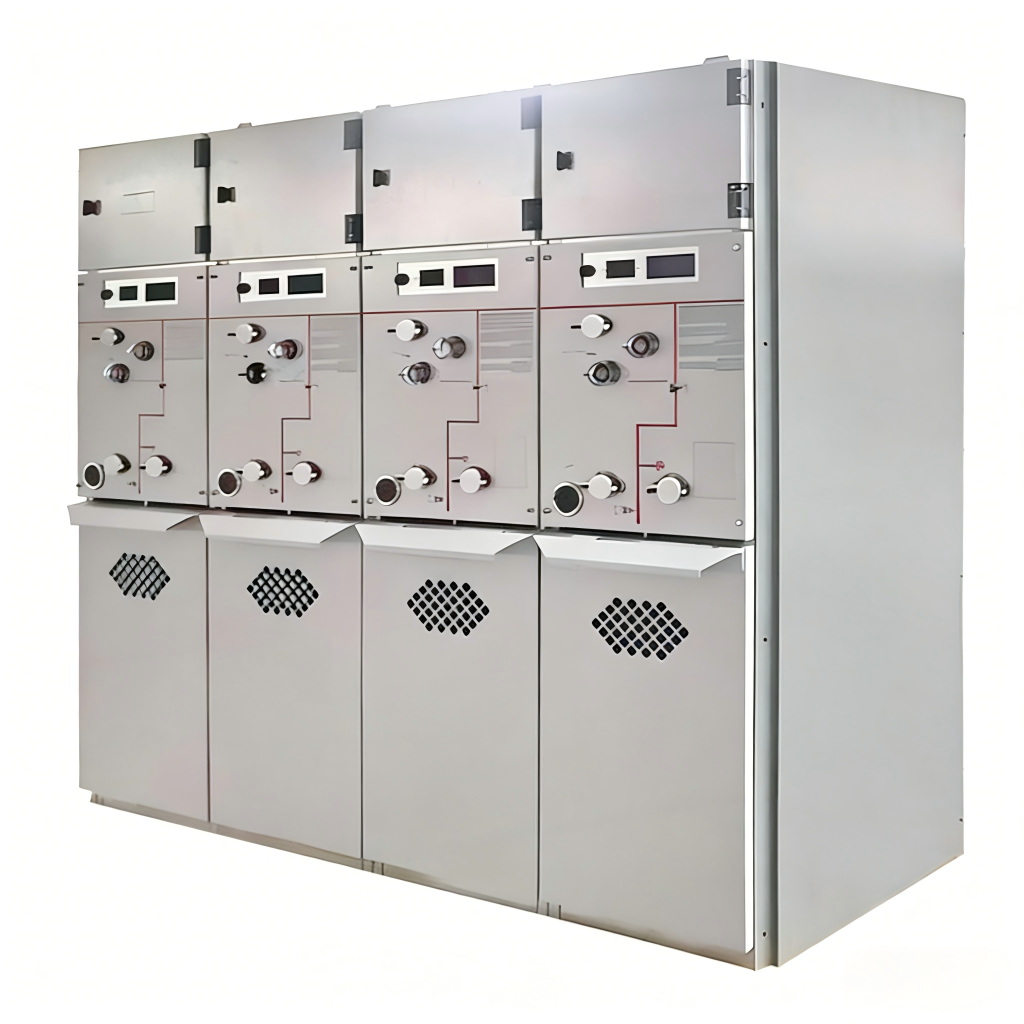

Недавно на рынок официально вышел кольцевой распределительный узел (RMU) с твердой изоляцией на 24 кВ, предназначенный для распределения среднего напряжения. Основной экологической особенностью этого продукта является технология «без SF6». Благодаря полностью изолированной герметичной конструкции, безотказной эксплуатации и высоким стандартам безопасности, он соответствует разнообразным глобальным требованиям к распределению электроэнергии. Кроме того, он полностью соответствует последним нормам Европейского союза по выбросам парниковых газов, предлагая комплексное решение для модернизации энергосетей и обеспечения соответствия корпоративным требованиям по всей Европе.

I. Конструкция с нулевым содержанием SF6 соответствует экологическим требованиям ЕС
SF6 является мощным парниковым газом, его потенциал глобального потепления (GWP) примерно в 23 900 раз превышает потенциал углекислого газа, а срок его пребывания в атмосфере составляет до 3200 лет. В связи с этим он остается в центре внимания экологического регулирования ЕС. В соответствии с Регламентом (ЕС) 2014/517 о фторированных парниковых газах и дополнительными требованиями, внесенными в 2023 году в пересмотренную Директиву о промышленных выбросах (IED), ЕС явно ограничил использование SF6 в электрическом оборудовании. Это предписывает постепенный отказ от использования средневольтных распределительных устройств, содержащих SF6, к 2030 году, одновременно предоставляя политические стимулы для альтернативных технологий.
Вновь представленный кольцевой главный блок с твердой изоляцией на 24 кВ полностью исключает использование SF6 в качестве дугогасителя и изоляционного средства. Вместо этого в нем используются композитные материалы на основе эпоксидной смолы, полученные с помощью процесса APG (гелеобразование при атмосферном давлении), для герметизации токопроводящих проводников, включая вакуумные дугогасители и верхние/нижние вводы, в твердые герметичные полюсные блоки. Это обеспечивает стабильные изоляционные характеристики при любых условиях эксплуатации. В первичной цепи продукта используется минималистичная конструкция контактов, что снижает энергопотребление при эксплуатации и устраняет риск утечки SF6 у источника. Коэффициент выбросов парниковых газов приближается к нулю, что полностью соответствует стандартам ЕС для «электрооборудования с низким потенциалом глобального потепления». Это помогает пользователям без особых усилий решать проблемы, связанные с затратами на выбросы углерода в рамках системы торговли выбросами ЕС (ETS).

II. Полностью герметичная конструкция, не требующая обслуживания, соответствующая требованиям ЕС по энергоэффективности промышленных предприятий
Директива ЕС по энергоэффективности (EED) предъявляет строгие требования к энергопотреблению и эксплуатационным расходам промышленного оборудования в течение всего жизненного цикла. Традиционные кольцевые распределительные устройства SF6 требуют регулярного контроля давления газа и его пополнения, что приводит к сложным процедурам технического обслуживания и создает риск выхода изоляции из строя из-за утечки газа.
Новый кольцевой главный блок с твердой изоляцией имеет «полностью изолированную, полностью герметичную» конструкцию: все первичные компоненты под напряжением и выключатели, за исключением механизма управления, заключены в корпус из эпоксидной смолы. Обладая степенью защиты IP65, он эффективно противостоит воздействию суровых условий окружающей среды, таких как пыль, влага и солевой туман, что делает его пригодным для использования в регионах ЕС, включая холодный климат Северной Европы, прибрежные районы Южной Европы и сильно загрязненные промышленные зоны. Кроме того, продукт имеет механический ресурс 5000 операций и сопротивление главной цепи ≤200 мкОм. Он не требует очистки, обслуживания газа или замены компонентов во время эксплуатации, что значительно снижает эксплуатационные и ремонтные расходы предприятия. Это в полной мере соответствует принципам Европейского союза «циркулярной экономики» и «оптимизации энергоэффективности в промышленности».

III. Многоуровневая конструкция безопасности, соответствующая стандартам электробезопасности ЕС
Доступ на рынок электрооборудования в Европейском союзе осуществляется в соответствии с серией стандартов IEC 62271 (эквивалентных стандартам ЕС EN), которые предъявляют строгие требования к блокировкам безопасности оборудования, защите от неисправностей и эксплуатационной безопасности персонала. Это кольцевое распределительное устройство на 24 кВ достигло нескольких прорывов в области конструкции безопасности:
Визуальная проверка безопасности: окно наблюдения за разъединителем на передней панели шкафа четко отображает три рабочих положения — разъединители замкнуты, разъединители разомкнуты и заземление замкнуто — что предотвращает неправильную эксплуатацию.
Улучшенная система блокировки: оснащен электромагнитным замком заземляющего выключателя и процедурным замком разъединителя. Когда автоматический выключатель находится в рабочем состоянии, рукоятки разъединителя и заземляющего выключателя автоматически блокируются, что механически исключает риск работы под напряжением.
Взрывозащита и изоляционные меры безопасности: однофазная изолированная конструкция шины предотвращает короткое замыкание между фазами и распространение замыкания на землю. Встроенный канал сброса давления дуги в газовом корпусе быстро сбрасывает давление при внутренних неисправностях, защищая оборудование и персонал.
Продукт имеет сертификаты соответствия международным и национальным стандартам, включая IEC 62271-100/105/200 и GB 1984. Ключевые технические характеристики включают номинальное напряжение выдержки частоты 50 кВ/1 мин (между фазами и между фазой и землей) и номинальное напряжение выдержки импульса молнии 125 кВ (между фазами и между фазой и землей), что полностью соответствует требованиям безопасности ЕС для средневольтных распределительных устройств.

IV. Адаптируемость к различным сценариям облегчает модернизацию распределительных сетей в ЕС
Это кольцевое распределительное устройство имеет номинальное напряжение 24 кВ и номинальный ток 630/1000 А, совместимо с частотой сети 50/60 Гц (стандарт ЕС — 50 Гц). Оно широко применяется в городских жилых районах, небольших подстанциях, промышленных объектах, аэропортах, подземных железных дорогах, ветряных электростанциях и туннелях в ЕС, выполняя основные функции приема и распределения электроэнергии. Его расширяемая конструкция шинопровода поддерживает неограниченное масштабирование функциональных блоков, отвечая как требованиям надежности городских распределительных сетей для «кольцевого питания», так и требованиям сбора среднего напряжения новых энергетических проектов, таких как ветряные электростанции.
Что касается адаптируемости установки, продукт поддерживает установку внутри помещений на стене/свободно стоящую и установку снаружи. Основание может быть приварено и заземлено с помощью предварительно встроенной стальной рамы канала № 10, с конструкцией фундамента, соответствующей спецификации Европейского союза по строительству и приемке электроустановок (EN 60364). Он сохраняет стабильную работу даже в экстремальных условиях температуры и влажности на высоте ниже 1500 метров и в диапазоне от -40 °C до +40 °C, обеспечивая надежную поддержку оборудования для строительства распределительных сетей в высокогорных регионах ЕС (таких как Альпы) и в районах с суровыми холодами.

Заключение
С продвижением целей ЕС по достижению углеродной нейтральности и постоянным ужесточением экологических норм, высоковольтное электрооборудование без SF6 стало неизбежной тенденцией в развитии отрасли. Внедрение этого кольцевого главного блока с твердой изоляцией на 24 кВ не только решает экологические проблемы, связанные с традиционным оборудованием SF6, благодаря технологическим инновациям, но и предлагает готовое решение для преобразования распределительной сети ЕС в экологически чистую. Благодаря своей соответствующей требованиям конструкции, улучшенным функциям безопасности и универсальной адаптируемости к различным сценариям, оно готово ускорить глобальную модернизацию распределительного оборудования среднего напряжения в направлении большей экологической устойчивости и эксплуатационной эффективности.
