Лечение хронической проблемы гармоник: разбор принципа работы и технических преимуществ активных фильтров гармоник

В современной промышленной и коммерческой среде электропитания с широким применением нелинейных нагрузок, таких как инверторы, ИБП (непрерывные источники питания), постоянные токовые зарядные станции и другие, загрязнение гармониками стало “скрытой угрозой” для безопасности и экономичной эксплуатации электросетей. В этих условиях активный фильтр гармоник (Active Harmonic Filter, сокращенно AHF), также известный как активный электроприводный фильтр (Active Power Filter, сокращенно APF), благодаря своей динамической и точной компенсационной способности, стал основным техническим решением для решения проблем качества электроэнергии в низковольтных электроснабжающих системах.

I. Определение и техническое позиционирование

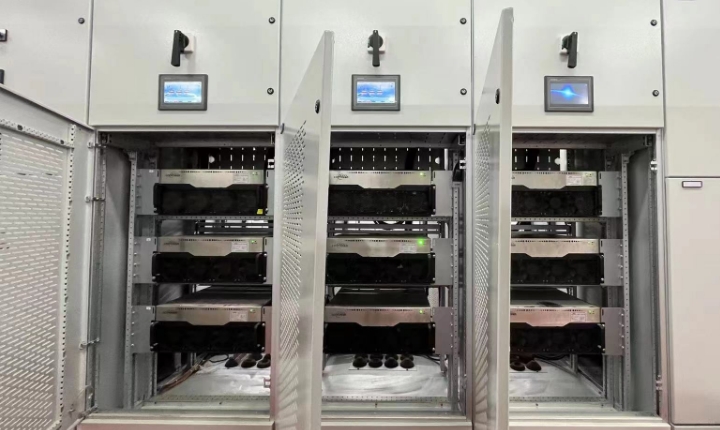

Активный фильтр гармоник (АФГ/АЭФ) — это высокопроизводительное устройство для регулирования качества электроэнергии на основе технологии электроприводных преобразователей. В отличие от традиционных пассивных фильтров, которые полагаются на фиксированные LC-резонансные контуры, AHF имеет модульное и компактное исполнение, способное в реальном времени динамически реагировать на изменения нагрузки со стороны пользователя. Оно сочетает в себе высокую ценность и гибкую возможность расширения, способно не только эффективно продлить срок службы чувствительных устройств, повысить надежность электропитания, но и освободить ёмкость системы, снизить потери энергии в линиях, а также помочь предприятиям соответствовать международным нормам качества электроэнергии, таким как IEEE 519, и требованиям к подключению к национальной электросети.

II. Основной принцип работы: на основе реального контроля и обратной компенсации

Активные фильтры гармоник (АФГ/АЭФ) обычно подключаются параллельно (шиuntiрованно) в систему. Их основная техническая логика следует замкнутому циклу управления “контроль — вычисление — обратная компенсация”:

Контроль тока: в реальном времени собирается сигнал тока со стороны нагрузки с помощью высокоточных трансформаторов тока (ТТ).

Извлечение гармоник: сигнал передаётся в цифровой сигнальный процессор (ЦСП), который с использованием алгоритма быстрого Фурье-преобразования (БПФ) или более продвинутой теории мгновенного безреактивной мощности точно разделяет основную составляющую тока и компоненты гармоник различных порядков (например, от 2-го до 50-го).

Генерация команды: после вычисления необходимых компонент гармоник для компенсации ЦСП отправляет управляющие команды на основной мощный блок — драйверную цепь транзисторов с изолированным затвором (ИБТ).

ШИМ-модуляция и вывод: ИБТ, управляемые сигналами высокочастотной широтно-импульсной модуляции (ШИМ), генерируют компенсационный ток, амплитуда которого равна амплитуде тока гармоник нагрузки, а фаза — противоположна ей, и впрыскивают его в систему. Согласно закону Кирхгофа, эти два тока взаимно компенсируют друг друга в точке подключения, в результате чего ток со стороны источника питания возвращается к чистому синусоиду, что обеспечивает фильтрацию гармоник.

III. Дополнительные функции: компенсация безреактивной мощности и регулирование трёхфазного баланса

Современные активные фильтры гармоник (АФГ/АЭФ) не ограничиваются только единственной функцией борьбы с гармониками. Благодаря гибкой настройке программных алгоритмов, AHF может сочетать в себе множество функций регулирования качества электроэнергии без дополнительных затрат на оборудование:

Динамическая компенсация безреактивной мощности: путём регулирования фазы выводимого тока AHF может подавать ёмкостную или индуктивную безреактивную мощность в электросеть, обеспечивая непрерывно регулируемую корректировку коэффициента мощности в диапазоне от -1 до 1, что избавляет от риска резонанса, который может возникать при использовании традиционных банков конденсаторов.

Регулирование трёхфазного баланса: в отношении нулевого тока в трёхфазно-четырехпроводных системах или отрицательного тока в трёхфазно-трёхпроводных системах AHF может, посредством независимого контроля каждой фазы, перенести небалансный ток между фазами, тем самым стабилизируя трёхфазное напряжение.

Влияние на отрасль

С широким применением промышленной автоматизации, подключения возобновляемых источников энергии и различных нелинейных нагрузок проблема загрязнения гармониками в низковольтных электроснабжающих системах становится всё более острым — это не только влияет на нормальную работу электротехнического оборудования, но и вызывает множество рисков, таких как потери энергии, снижение эффективности электросетей и другие. В качестве эффективного решения таких проблем с качеством электроэнергии активные фильтры гармоник (AHF/АФГ) играют всё более важную роль.
