Методы и характеристики для различения высоковольтного и низковольтного распределительного оборудования

В системах электроснабжения высоковольтные и низковольтные распределительные устройства представляют собой две важнейшие категории электрооборудования, широко используемые в системах передачи, распределения и управления электроэнергией. Точное разграничение между высоковольтными и низковольтными распределительными устройствами является не только фундаментальным аспектом проектирования электрооборудования, но и напрямую влияет на безопасность эксплуатации и эффективность технического обслуживания таких установок. В данной статье систематически анализируются различия между ними с различных точек зрения, включая номинальное напряжение, конфигурацию проводки и физические характеристики, а также обобщаются их соответствующие функциональные особенности.

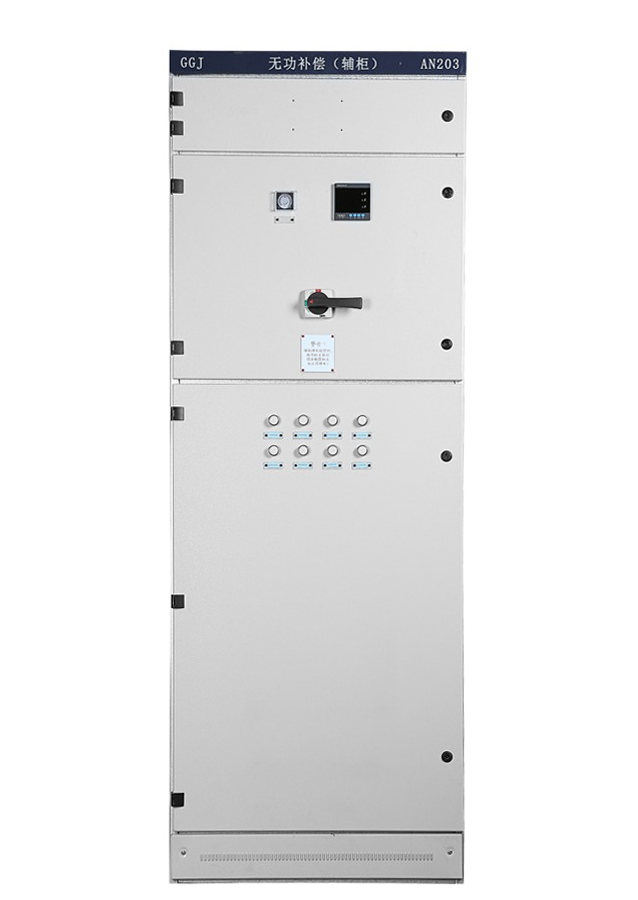

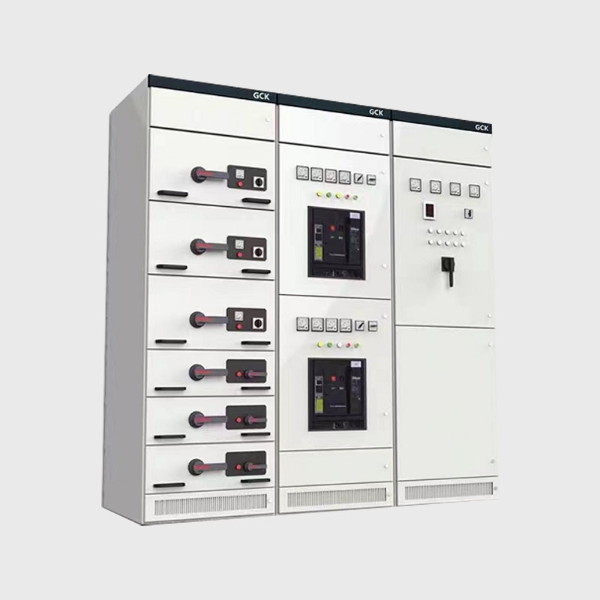

Низковольтные распределительные устройства

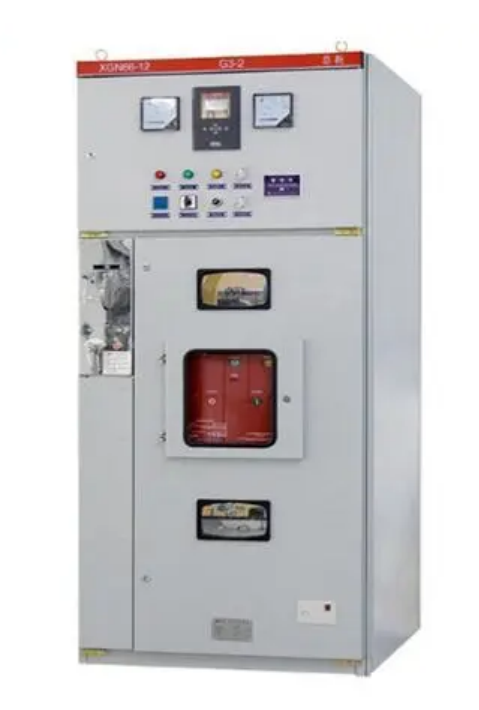

Высоковольтная коммутационная аппаратура

1.Методы различения высоковольтного и низковольтного распределительного оборудования

1.1Метод классификации по номинальному напряжению

Номинальное напряжение является основным критерием для различения высоковольтного распределительного оборудования от низковольтного. Согласно Международной электротехнической комиссии (МЭК) и соответствующим национальным стандартам, электрооборудование с номинальным напряжением 1 киловольт (кВ) и выше обычно классифицируется как высоковольтное оборудование, а оборудование с номинальным напряжением ниже 1 кВ — как низковольтное. Следовательно, высоковольтные распределительные устройства обычно имеют номинальное напряжение не менее 1 кВ, чаще всего 10 кВ, 35 кВ и т. д., тогда как низковольтные распределительные устройства обычно работают при номинальном напряжении 400 В или 690 В.

1.2Различие по конфигурации проводки

Конфигурация проводки также служит ключевым показателем для различения высоковольтных и низковольтных распределительных устройств. Высоковольтные распределительные устройства в основном используют трехфазную четырехпроводную систему, состоящую из трех фазных проводников и одного нейтрального проводника (или заземляющего проводника), подходящую для высоковольтной передачи и регионального распределения. Низковольтные распределительные устройства, напротив, часто используют трехфазную пятипроводную систему. Это добавляет защитный заземляющий проводник (проводник PE) к трехфазной четырехпроводной конфигурации, повышая безопасность и помехоустойчивость электрооборудования. Такие системы обычно встречаются в промышленных и строительных распределительных сетях.

1.3Различие по внешнему виду и маркировке

Предварительную оценку можно также провести на основе внешнего вида. Высоковольтные распределительные устройства обычно изготавливаются из металла, часто с отделкой темно-серого или промышленного серого цвета. Конструкция шкафа прочная и массивная, на ней часто нанесены заметные предупреждения об опасности высокого напряжения, такие как символы молнии или маркировка «Опасность высокого напряжения». В низковольтных распределительных устройствах, однако, используются различные материалы, в том числе инженерные пластики наряду с металлом. Цвета преимущественно светло-серые или белые, а внешняя маркировка обычно состоит из стандартных электрических символов, таких как схемы переключателей или указания «Низковольтное оборудование».

2.Отличия и характеристики высоковольтного и низковольтного распределительного оборудования

2.1Различия в номинальном напряжении

Высоковольтное распределительное оборудование имеет более высокое номинальное напряжение и подходит для сегментов передачи и первичного распределения в энергосистемах. Низковольтное распределительное оборудование, напротив, используется для конечного распределения и управления электрическим оборудованием, работая при более низких уровнях напряжения, которые более точно соответствуют реальным условиям потребления электроэнергии.

2.2Различия в условиях установки

Высоковольтные распределительные устройства обычно устанавливаются в специальных местах, таких как подстанции и распределительные станции, часто вместе с таким оборудованием, как трансформаторы и высоковольтные выключатели. Они требуют строгих требований к изоляции от окружающей среды и безопасности эксплуатации. Низковольтные распределительные устройства обычно устанавливаются в распределительных помещениях промышленных предприятий, коммерческих зданий и жилых комплексов и могут даже устанавливаться непосредственно рядом с электрическим оборудованием. Они демонстрируют большую адаптивность к окружающей среде, но все же необходимо избегать суровых условий, таких как чрезмерная влажность или запыленность.

2.3Функциональные различия

Высоковольтные распределительные устройства в первую очередь облегчают передачу и распределение электроэнергии, выполняя такие важные функции, как соединение систем, защита линий и переключение нагрузки. Низковольтные распределительные устройства ориентированы на управление и распределение электроэнергии, включая управление двигателями, распределение освещения и учет энергии, и служат в качестве энергетического узла на пользовательском терминале.

2.4Сложность конструкции

Высоковольтные распределительные устройства имеют сложную конструкцию, обычно включающую вакуумные выключатели, разъединители, трансформаторы тока и релейные устройства защиты. Их производство требует высокой точности, при этом изоляционные характеристики и механическая прочность имеют первостепенное значение. Низковольтные распределительные устройства имеют относительно более простую конструкцию, часто включающую воздушные выключатели, контакторы, предохранители и приборы в качестве основных компонентов. Их высокая степень модульности облегчает техническое обслуживание и расширение.

2.5Требования к эксплуатационной среде

Высоковольтные распределительные устройства часто работают в сложных условиях, таких как высокие температуры, влажность, механические нагрузки или интенсивные электромагнитные помехи. Следовательно, они обладают высокой степенью защиты и адаптируемости к окружающей среде. Низковольтные распределительные устройства в основном устанавливаются в помещениях в относительно стабильных условиях, хотя все же требуют адекватной вентиляции и отвода тепла.

Резюме

Таким образом, высоковольтные и низковольтные распределительные устройства имеют явные различия в номинальном напряжении, конфигурации проводки, визуальной идентификации, условиях установки, функциональном применении и конструкции. При практическом выборе и развертывании необходимо сделать правильный выбор с учетом архитектуры сети, требований к энергопотреблению и правил безопасности. Особое внимание следует уделять обеспечению строгого соблюдения протоколов электробезопасности как для высоковольтного, так и для низковольтного оборудования, а также проведению регулярных проверок и технического обслуживания для обеспечения стабильной, эффективной и безопасной работы энергосистемы.
