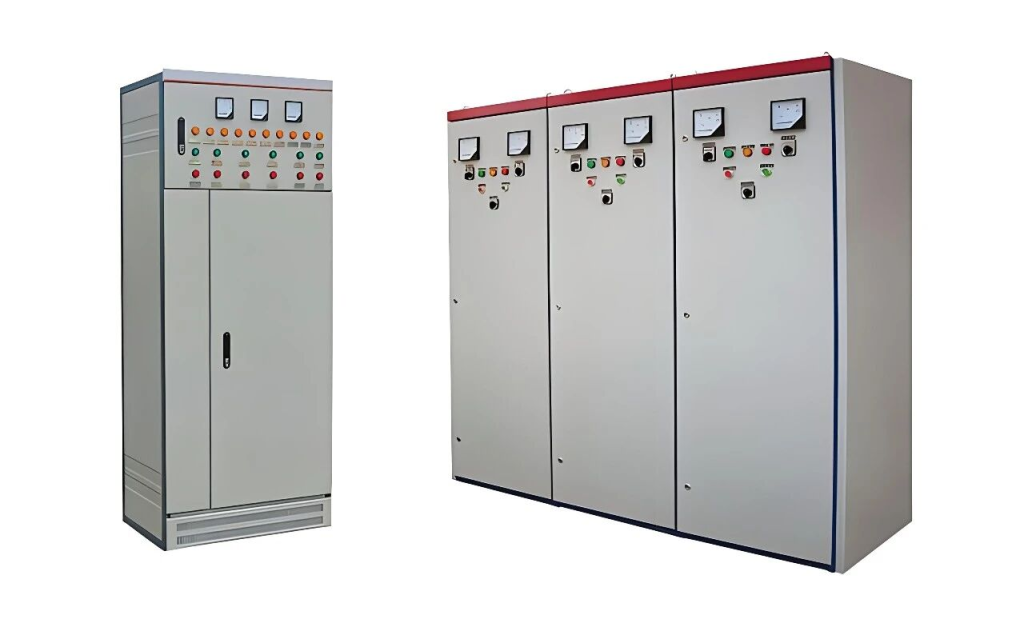

Распределительный шкаф — это важное устройство, используемое для распределения, контроля и защиты электроэнергии.

Его основные функции включают:

• Распределение электроэнергии:Распределительный шкаф получает электроэнергию от главной распределительной линии и распределяет её по ответвлениям к различным электроприборам.
• Контроль электроэнергии:Распределительный шкаф может подключать и отключать питание, обеспечивая контроль и регулировку электроэнергии для нормальной работы оборудования.
• Защита оборудования:В электрической системе распределительный шкаф оснащается защитными устройствами от перенапряжения, пониженного напряжения, перегрузки по току и т.д. При возникновении аномальной ситуации шкаф автоматически отключает питание, защищая электрооборудование.


  Классификация распределительных шкафов

  По конструкции:

  Защищённый распределительный шкаф

  Также известен как закрытый распределительный шкаф. За исключением монтажной поверхности, все остальные части закрыты герметичным изолирующим корпусом. Такой шкаф эффективно защищает проводку и компоненты.



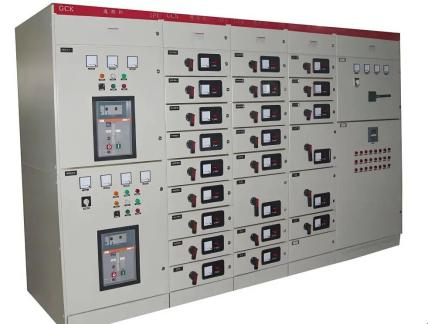

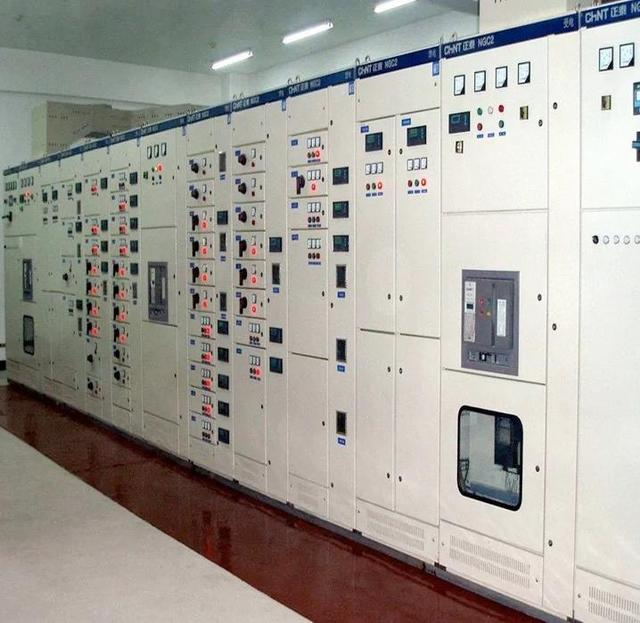

• Выдвижной распределительный шкаф

  Помимо металлического закрытого корпуса, проводка и различные компоненты такого шкафа выполнены в выдвижном исполнении. Они могут классифицироваться по различным задачам электроснабжения (например, в торговых центрах, высотных зданиях и т.д.). Относится к более прогрессивному типу шкафов.

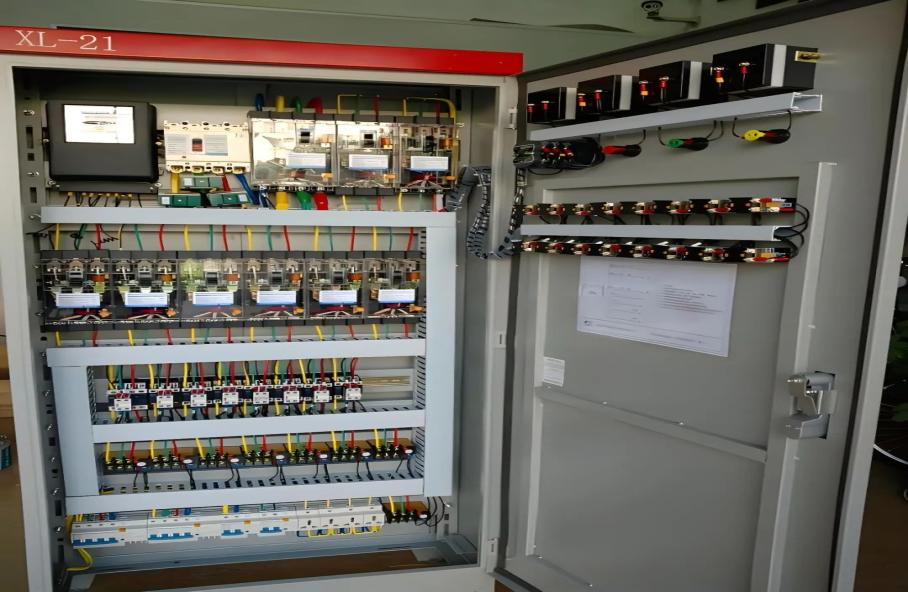

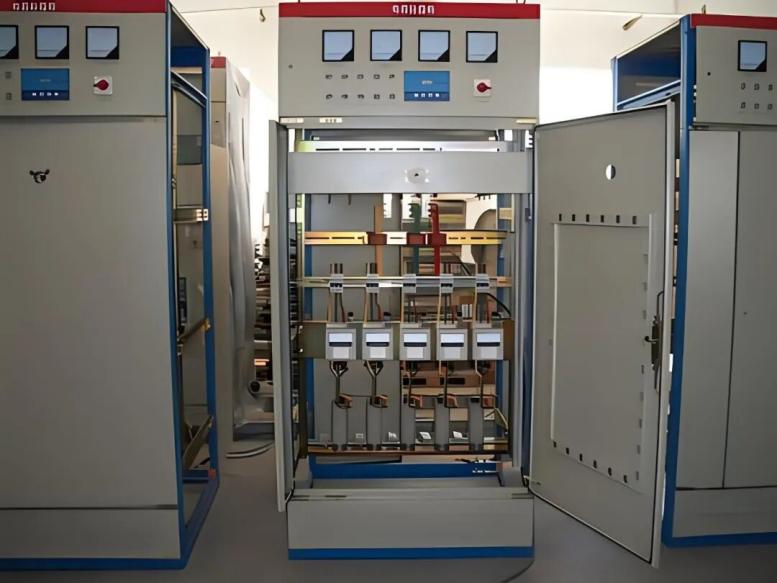

• Шкаф управления освещением и силовой

  Обычно имеет закрытую конструкцию, часто используется на промышленных предприятиях. Степень защиты корпуса зависит от условий эксплуатации. Применяется для распределения электроэнергии на месте в промышленных зонах.



• Панельный распределительный шкаф

  Также известен как распределительный щит. Такой шкаф имеет защитную панель только с лицевой стороны, остальные стороны не имеют защиты. Степень защиты низкая, подходит только для предприятий с низкими требованиями к электроснабжению.



• l По назначению: Шкафы низкого, среднего и высокого напряжения (используются в промышленности, коммерции и жилом секторе); силовые шкафы и шкафы освещения (для разных типов нагрузок); шкафы учёта электроэнергии.

  • По способу установки:Настенные, фронтальные, выдвижные и стационарные (различаются в зависимости от места установки и условий эксплуатации).
  • По функциям управления:Автоматизированные (с использованием промышленных контроллеров), шкафы с мониторингом (с ПО) и обычные (с аппаратным управлением).
  • По месту установки:Внутренние и наружные (подходят для разных условий).
  • По способу установки выключателя:Передвижные и стационарные.
  • По типу изоляции:С воздушной изоляцией, с металлической элегазовой изоляцией (КРУЭ), гибридные (MTS) и др.
  • По форме напряжения:Шкафы постоянного и переменного тока.

  Распространённые типы шкафов

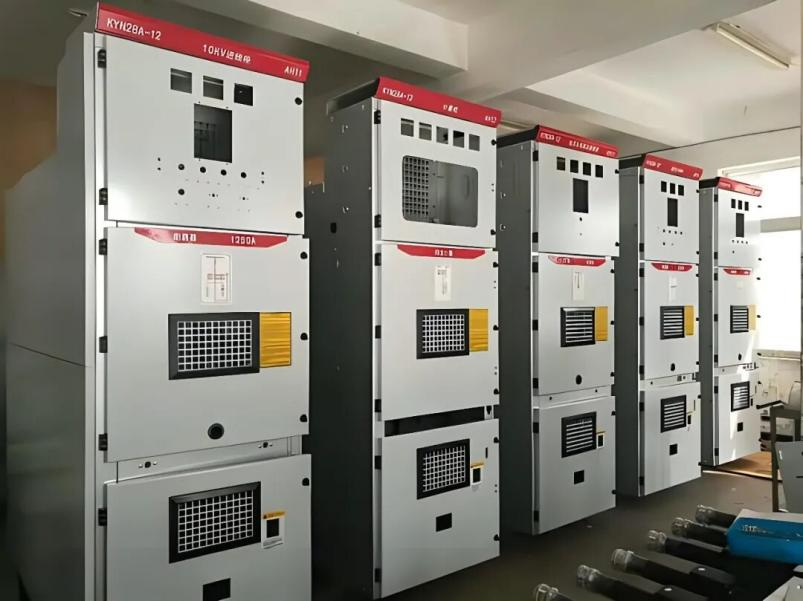

  Вводной шкаф

  Контролирует общее питание производственного процесса. На подстанциях напряжением 35-110 кВ и выше вводным шкафом обычно называется шкаф на стороне низкого напряжения (10 кВ) трансформатора, то есть первый шкаф, подключенный от выхода низкой стороны трансформатора к шине 10 кВ. Называется вводным шкафом или шкафом ввода низкого напряжения.



• Линейный шкаф

  Управляет питанием downstream оборудования. Шкаф, который подает напряжение 10 кВ от шины к силовому трансформатору, является одним из линейных шкафов 10 кВ. Шкафы на низкой стороне трансформатора, подающие питание на шины низкого напряжения и затем к потребителям, также являются линейными шкафами.



• Шкаф учёта электроэнергии

  Используется для измерения, мониторинга и регулирования потребления электроэнергии для обеспечения нормальной работы и безопасности системы.



• Секционный шкаф (Шкаф шиносоединительный)

  Когда система имеет два ввода питания и они взаимно резервируют друг друга, необходимо соединить главные шины двух источников. Шкаф, соединяющий обе шины, называется секционным (шиносоединительным). Важно: Секционный шкаф и два вводных шкафа обычно не должны быть включены одновременно.



• Шкаф трансформатора напряжения (PT-шкаф)

  В системах высокого напряжения обычно требуется группа трансформаторов напряжения (PT), чаще всего устанавливаемая непосредственно на шины для измерения напряжения шин и выполнения защитных функций. В основном служит для учёта и защиты.



• Шкаф межсекционной связи (Линейный шкаф)

  Используется для связи нескольких рядов шкафов низкого напряжения, питаемых от нескольких трансформаторов. Например, при выходе из строя одного трансформатора другой может питать несколько рядов шкафов.





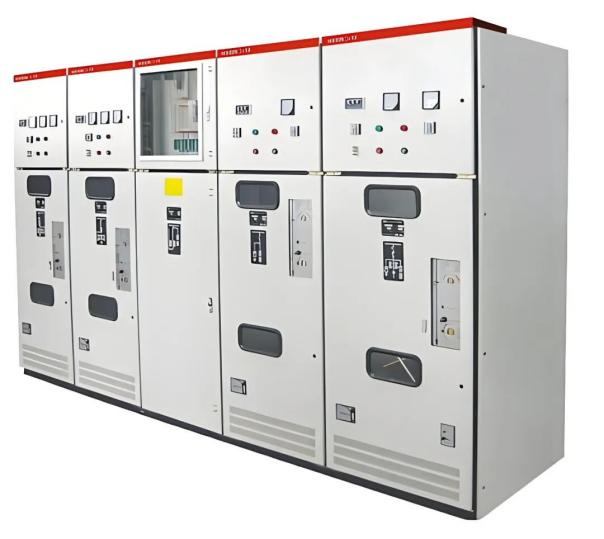

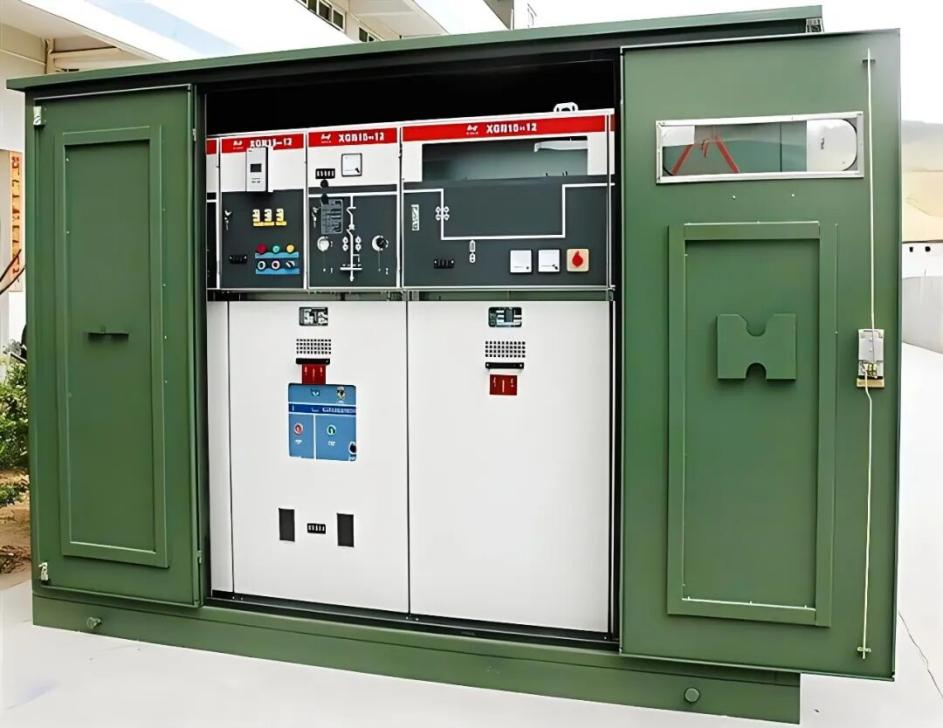

• Кольцевой шкаф

  Главная линия питания образует замкнутое кольцо. Источник питания подаёт напряжение на это кольцо, а от кольца через выключатели высокого напряжения питание распределяется к потребителям.



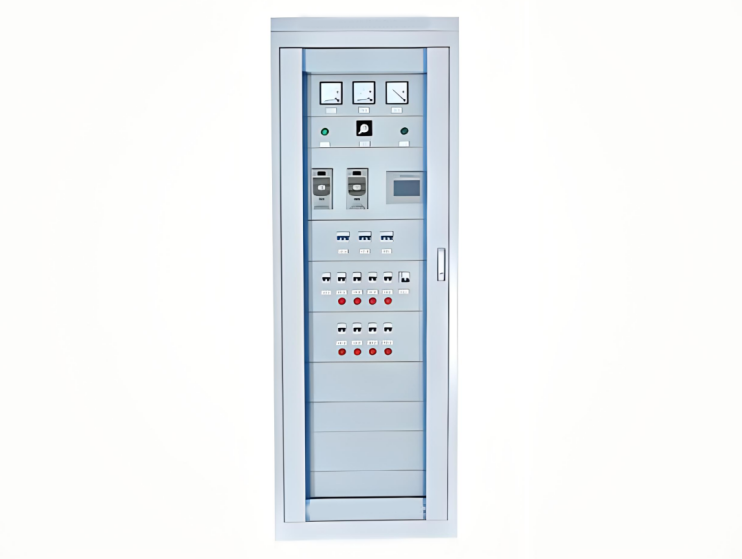

• Шкаф оперативного постоянного тока (ЩПТ)

  Преобразует переменный ток в постоянный для питания цепей защиты и автоматики вторичного оборудования, приводов выключателей и индикаторов.

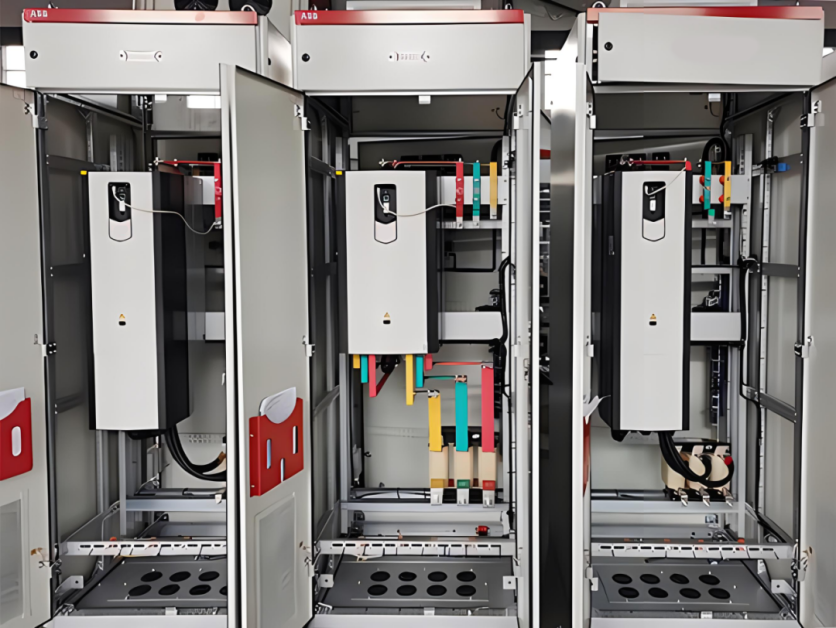

• Шкаф с частотным преобразователем

  Шкаф управления, использующий частотный преобразователь для привода силового оборудования.



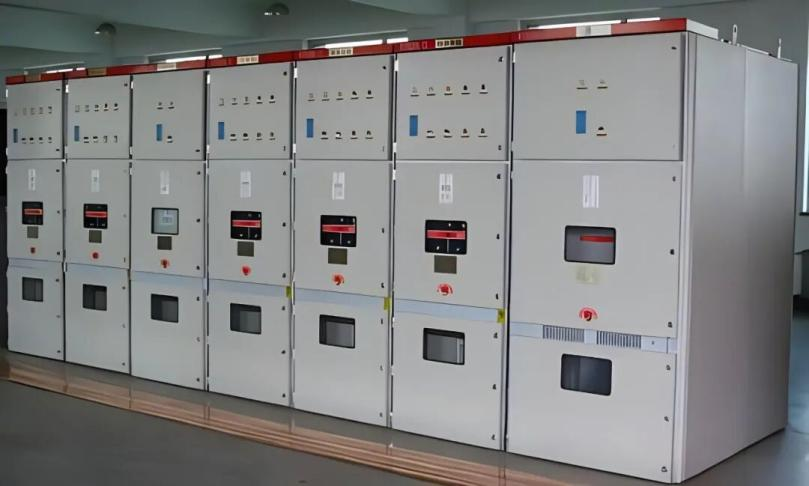

• Шкаф высокого напряжения

  Состоит из корпуса и выключателя. Является одним из важных устройств распределения в энергосистеме, предназначен для управления, распределения и защиты цепей высокого напряжения.

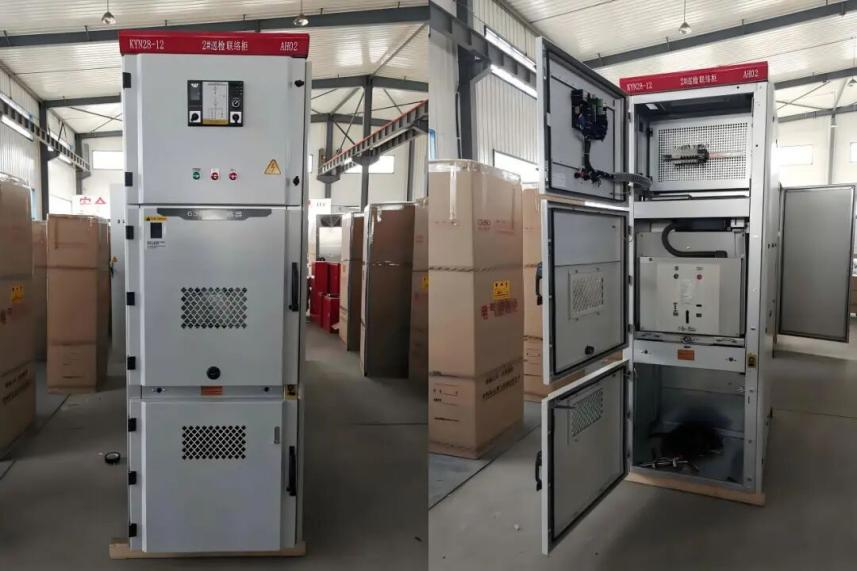

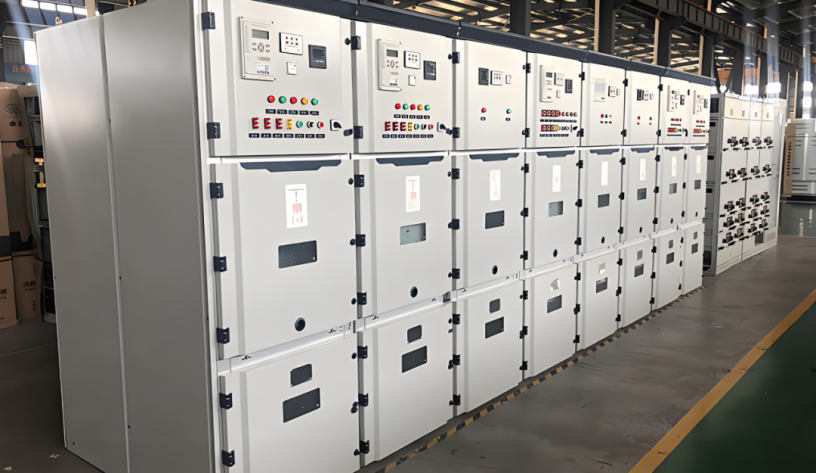

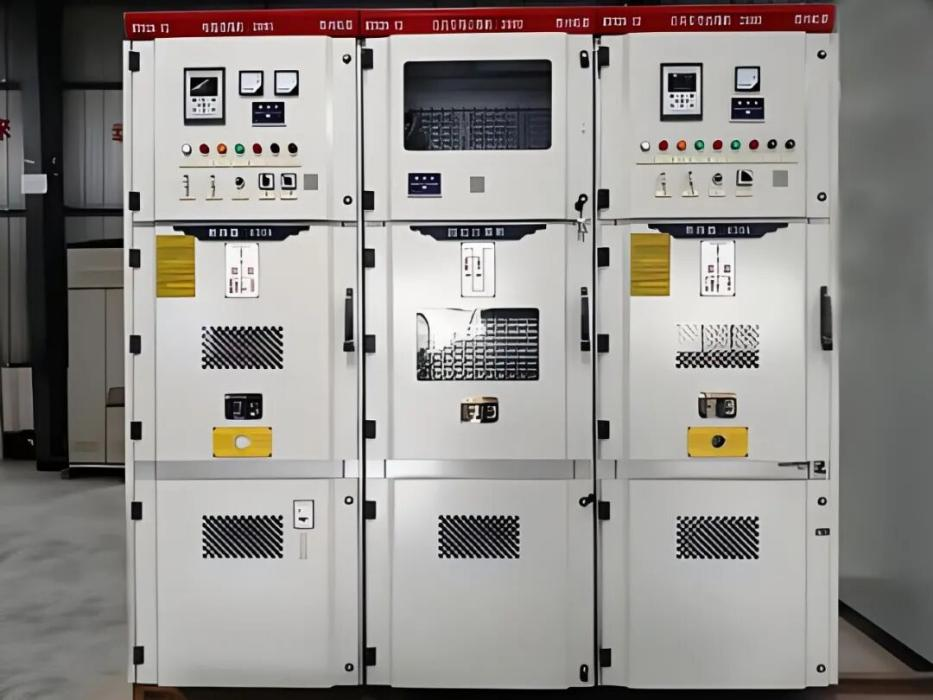

• Средневыдвижной шкаф

  Используется для распределения питания на панели низкого напряжения, а также для мониторинга, защиты и управления цепями низкого напряжения. Верхний отсек: шины и измерительные приборы; средний отсек: выключатель; нижний отсек: кабельный.



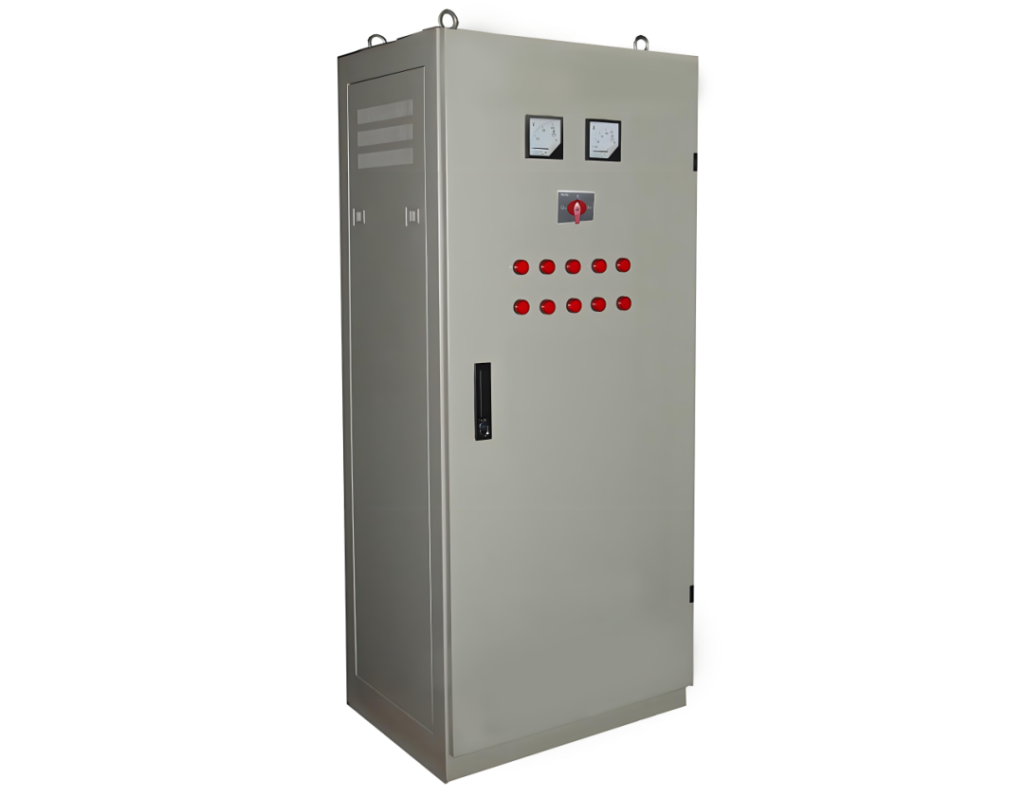

• Силовой шкаф

  Обеспечивает подачу питания downstream оборудованию с помощью выключателей и кабелей.



• Конденсаторный шкаф

  Используется в энергосистеме для повышения коэффициента мощности и качества напряжения. Состоит из групп параллельно соединенных конденсаторов, цепей управления и защиты (предохранители и т.д.).



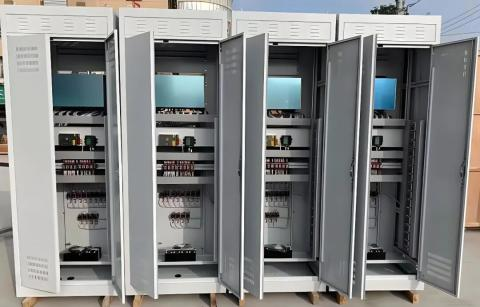

• Шкаф с ПЛК (программируемым логическим контроллером)

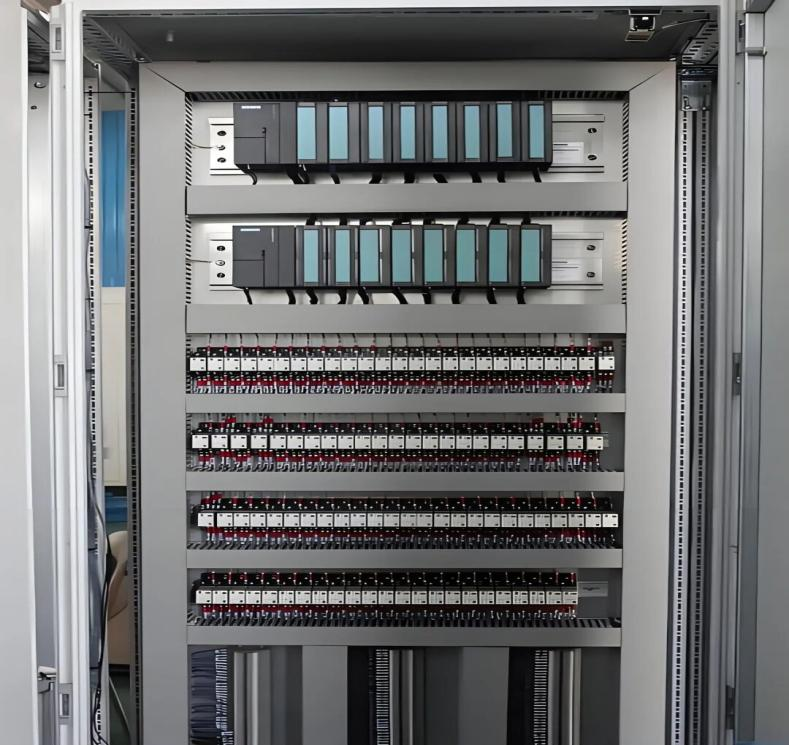

  Используется в системах промышленной автоматизации. Предназначен для размещения промышленных компьютеров, ПЛК и других компонентов интегрированной системы управления. Осуществляет преобразование электрических и цифровых сигналов, сбор данных, принятие решений и управление.

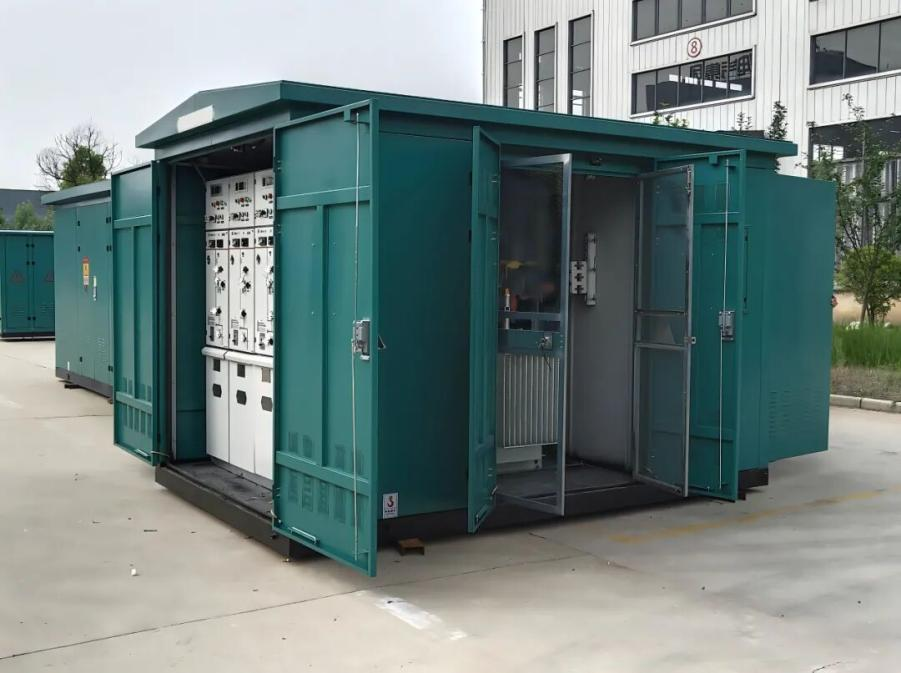

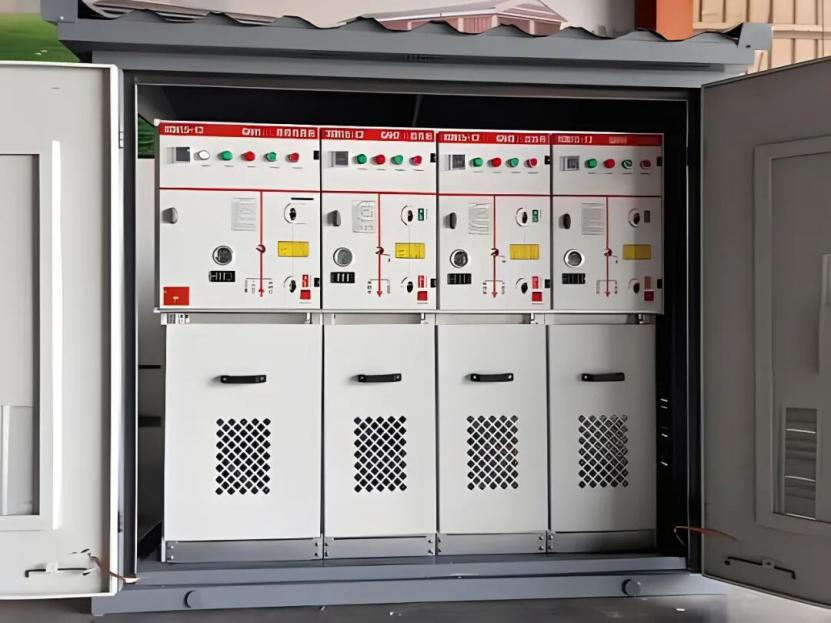

• Комплектная трансформаторная подстанция (КТП)

  Состоит из отсеков высокого напряжения, низкого напряжения и трансформаторного отсека. Компактные КТП могут размещать три отсека в одном корпусе, в то время как в блочных КТП отсеки могут быть раздельными.

  КТП представляет собой компактное комплектное распределительное устройство, объединяющее в одном или нескольких корпусах оборудование высокого напряжения, распределительный трансформатор, оборудование низкого напряжения, приборы учёта, устройства компенсации реактивной мощности, системы автоматизации, связи, телеуправления, источники постоянного тока и т.д.
